Przeglądanie danych

Prawa część strony Data zawiera serię tabel w których można przeglądać dane grafu. Są to:

• tabela krawędzi (Edges)
• tabela wszystkich węzłów (All Nodes)
• tabela M-węzłów (M-Nodes)
• macierz czasów podróży między wszystkimi węzłami (N-N Time)
• macierz czasów podróży między M-węzłami (M-M Time)
• macierz kosztów podróży między M-węzłami (M-M-Cost)

Tabele nie przedstawiają całej zawartości plików importowych lecz tylko te dane, które zostały z nich odczytane lub obliczone, ponieważ OGAM nie przechowuje w pamięci pozostałych kolumn.

Ponieważ właściwe przygotowanie danych odbywa się w oprogramowaniu GIS, tabele nie służą do edycji ale pełnią funkcję diagnostyczną. Dane można kopiować do schowka (w całości lub części), skąd mogą byc przeniesione do arkusza kalkulacyjnego lub edytora tekstu.

Tabele można sortować klikając na nagłówek dowolnej kolumny. Ponowne kliknięcie zmienia porządek na malejący.

Jeśli zachodzi potrzeba jednoczesnego oglądania kilku tabel, możemy je wydzielać do osobnych oknien klikając na ikonę z dwoma okienkami widoczną na prawo od zakładek.

  Dane widoczne w tabeli krawędzi (Edges)

• identyfikator węzła początkowego i końcowego,
• znacznik aktywności,
• długość,
• prędkość,
• czas podróży.
• Kolumna is override pokazuje znak + przy krawędziach, które korzystają z prędkości predefiniowanej, zapisanej w pliku importowym a nie tej obliczonej z modelu ruchu.

  Dane widoczne w tabeli wszystkich węzłów (All Nodes):

• identyfikator i nazwa węzła,
• całkowita liczba połączeń węzła (connections),
• liczba połączeń nieaktywnych (non-active conn.),
• liczba połączeń wielokrotnych (duplicate conn.)

  Dane widoczne w tabeli M-węzłów (M-Nodes):

• identyfikator i nazwa węzła,
• masa,
• czas podróży wewnętrznej (ITT),
• region do którego należy węzeł,
• czas wyjazdu z węzła (orig. handicap),
• czas wjazdu do węzła (dest. handicap).

Trzy macierze podróżne przedstawiają dane, które są częściowo odczytane z plików importowych, a częściowo - są pośrednim wynikiem obliczeń. Ich stan może się zmieniać po wciśnięciu przycisku Start.

   Wierszami i rzędami macierzy N-N Time są wszystkie węzły grafu. Jednak tylko te pary węzłów, które są bezpośrednio połączone mają podany czas. Jeśli między pewną parą węzłów jest kilka krawędzi, to podczas ładowania zostaje wybrana tylko jedna - najkrótsza i aktywna.

Macierz jest "rzadka", dlatego należy korzystać z możliwości sortowania, żeby obejrzeć wszystkie bezpośrednie połączenia do danego węzła. W trakcie obliczeń w macierzy pojawiają się czasy ale tylko dla par M-węzłów, ponieważ OGAM nie odszukuje ścieżek dla pozostałych węzłów.

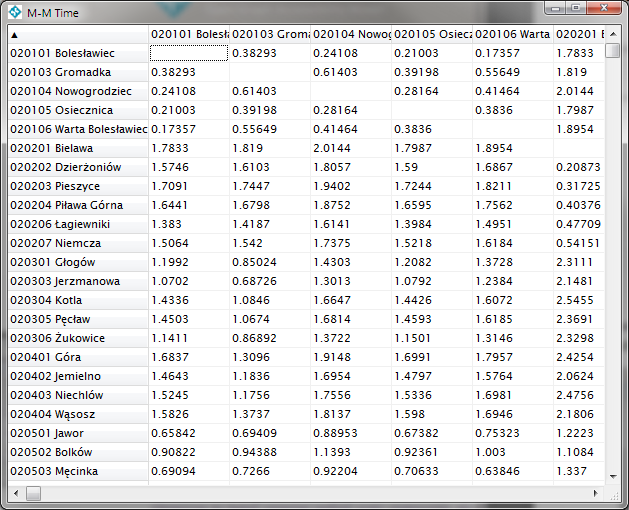

   Wierszami i rzędami macierzy M-M Time są M-węzły grafu. Po załadowaniu danych macierz jest prawie pusta ponieważ pokazuje tylko bezpośrednie połączenia między M-węzłami. W trakcie obliczeń jest systematycznie zapełniana i po ich zakończeniu zawiera wszystkie czasy najkrótszych połączeń - zarówno bezpośrednich jak i pośrednich.

Uwaga: W trakcie trwania obliczeń można przeglądać zawartość macierzy, ale nie można ich sortować.
